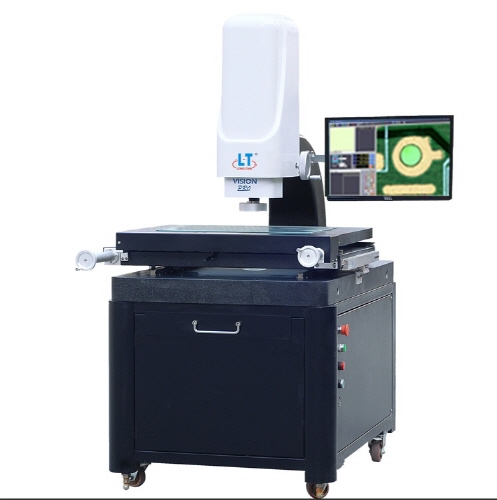

- 고정밀 대리석 베이스 기둥과 작업대.
- 대만 Shangyin 정밀 선형 가이드, 높은 안정성, 높은 정밀도 및 높은 내구성.
- LT-3D 맞춤형 고화질 CCD.
- 프로그래밍 가능한 4링/8분할 LED 표면 조명 / 직선축 하부조명 (동축 조명 옵션).
- 정밀 글라스 스케일 0.001mm.
- 렌즈는 수동으로 제 위치로 확대되며 줌 후 보정이 필요하지 않습니다.
- 강력한 측정 소프트웨어의 독립적인 연구 및 개발, 수동 측정을 프로그래밍할 수 있습니다.
주메뉴
현재메뉴
QVH
QH 시리즈 수동 이미지 측정기 QS 시리즈 수동 고정밀 이미지 측정기 QSD 시리즈 반자동 고정밀 이미지 측정기 QSC 시리즈 스크린 인쇄 스크린 특수 자동 이미지 측정기 QHD 시리즈 반자동 이미지 측정기
| QS3020 | QS4030 | QS5040 | QS6050 | ||
| 측정 범위(mm) | X | 300 | 400 | 500 | 600 |
| Y | 200 | 300 | 400 | 500 | |
| Z | 150(D형 200) | 150(D형 200) | 150(D형 200) | 150(D형 200) | |
| 테이블(mm) | 대리석 데이블 | 570*355 | 670*460 | 770*560 | 870*660 |
| 글라스테이블 | 354*254 | 459*359 | 549*439 | 649*539 | |
| 유리최대 하중 |
50kg | 50kg | 50kg | 50kg | |
| 테이블최대 하중 |
100kg | 100kg | 100kg | 100kg | |
| 치수(mm) | 950*650*1700 | 1100*750*1700 | 1250*850*1700 | 1400*950*1700 | |
| 기기 중량(kg) | 350kg | 400kg | 490kg | 570kg | |
| 이미지 및 측정 시스템 | Z축 | 수동제어 | |||
| CCD | LT-3D 맞춤형 산업용 HD CCD | ||||
| 줌렌즈(detent) | 수동 줌 렌즈 0.7-4.5X | ||||
| 배율 | 30-180X | ||||
| 작동 거리 | 82mm | ||||
| 표시정도 | 0.0001mm | ||||
| 반복성(Repeatability) | 2μm | ||||
| 측정 정확도(μm) | XY축<(2.8+L/200)um / Z축<(5+L/200)um | ||||
| 조명 | 프로그래밍 가능한 4링 및 8분할 LED 표면조명 /하부 조명 | ||||
| 전원 공급 장치 | 220V±10%(AC) 50HZ 10A | ||||
T 유형: 옵션 접촉 프로브 세트 (MCP-K2)
