- 고정밀 대리석 테이블과 높은 강철 프레임.
- 정밀 선형 가이드 및 볼 나사.
- 고성능 서보 모터 완전 폐쇄 루프 제어, 높은 안정성 및 고정밀.
- LT-3D 맞춤형 산업용 HD CCD.
- 프로그래밍 가능한 4링 / 8분할 LED 표면조명, 직선축 하부조명 (동축 조명 옵션)
- 정밀 글라스 스케일 0.001mm.
- 측정을 자동으로 프로그래밍할 수 있는 강력한 자동 측정 소프트웨어의 독립적인 연구 및 개발.
주메뉴
현재메뉴
QVH

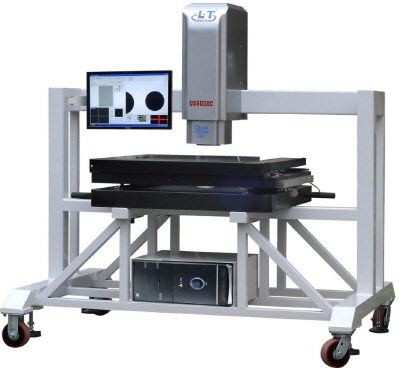

QH 시리즈 수동 이미지 측정기 QS 시리즈 수동 고정밀 이미지 측정기 QSD 시리즈 반자동 고정밀 이미지 측정기 QSC 시리즈 스크린 인쇄 스크린 특수 자동 이미지 측정기 QHD 시리즈 반자동 이미지 측정기
| QSC5040 | QSC6050 | QSC7060 | QSL5040 | QSL6050 | QSL7060 | ||
| 측정 범위(mm) | X | 500 | 600 | - | 500 | 600 | 700 |
| Y | 400 | 500 | - | 400 | 500 | 600 | |
| Z | 200 | 200 | - | 200 | 200 | 200 | |
| 테이블(mm) | 대리석스테이지 | 870*660 | 870*660 | - | 770*560 | 870*660 | 990*760 |
| 유리스테이지 | 648*538 | 648*538 | - | 548*438 | 648*538 | 748*638 | |
| 최대하중 | 50kg | 50kg | - | 50kg | 50kg | 50kg | |
| 이미지 및 측정 시스템 | 측정 속도 | QSC 전자동: 최대: 200mm/s | - | QSL XY 축수동 / Z축 전동 | |||
| CCD | LT-3D 맞춤형 산업용 HD CCD LT-130 | ||||||
| 줌 대물렌즈 | 렌즈 0.7-4.5X | ||||||
| 배율 | 30-230X | ||||||
| 작동 거리 | 82mm | ||||||
| 표시정도 | 0.0001mm | ||||||
| 반복성(Repeatability) | 2μm | ||||||
| 측정 정확도(μm) | XY축 <(3+L/200)um / Z축(광학 측정용) <(5+L/200)um | ||||||
| 치수(mm) | 1700*1300*1700 | 1700*1300*1700 | - | 1600*1200*1700 | 1700*1300*1700 | 2090*1300*1700 | |
| 기기 중량(kg) | 570kg | 570kg | - | 490kg | 570kg | 680kg | |
| 조명 | 프로그래밍 가능한 4링 /8분할 LED 표면조명 / 윤곽 조명 (동축 조명 옵션) |
||||||
| 전원 공급 장치 | 220V±10%(AC) 50HZ 20A | ||||||
T 유형: 옵션 접촉 프로브 세트 (MCP-K2)
