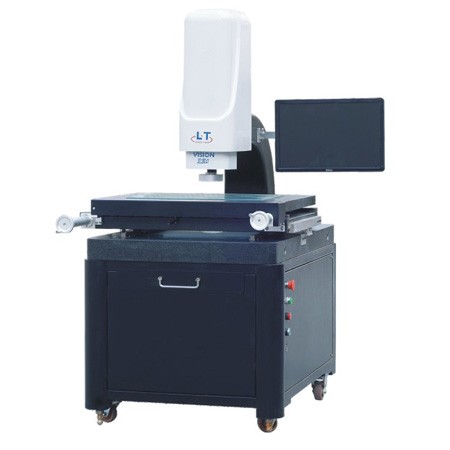

- 고정밀 대리석 베이스 기둥과 작업대.
- 대만 Shangyin 정밀 선형 가이드, 높은 안정성, 높은 정밀도 및 높은 내구성.
- LT-3D 맞춤형 고화질 CCD.
- 프로그래밍 가능한 4링/8분할 LED 표면 조명 / 직선축 하부조명 (동축 조명 옵션).
- 정밀 글라스 스케일 0.001mm.
- 렌즈는 수동으로 제 위치로 확대되며 줌 후 보정이 필요하지 않습니다.
- 강력한 측정 소프트웨어의 독립적인 연구 및 개발, 수동 측정을 프로그래밍할 수 있습니다.
QSD3020 | QSD4030 | QSD5040 | QSD6050 | ||
측정 범위(mm) | X | 300 | 400 | 500 | 600 |
Y | 200 | 300 | 400 | 500 | |
Z | 150(D형 200) | 150(D형 200) | 150(D형 200) | 150(D형 200) | |
테이블(mm) | 석재스테이지 | 570*355 | 670*460 | 770*560 | 870*660 |
글라스스테이지 | 354*254 | 459*359 | 549*439 | 649*539 | |
글라스스테이지 하중 | 50kg | 50kg | 50kg | 50kg | |
석재스테이지 하중 | 100kg | 100kg | 100kg | 100kg | |
치수(mm) | 950*650*1700 | 1100*750*1700 | 1250*850*1700 | 1400*950*1700 | |
기기 중량(kg) | 350kg | 400kg | 490kg | 570kg | |
이미지 및 측정 시스템 | Z축(전동) | Z-Axis 컴퓨터 제어, 자동 초점 가능, 높이, 깊이, 평탄도 측정 가능 | |||
CCD | LT-3D 맞춤형 산업용 HD CCD LT-130D | ||||
줌렌즈 | 수동(Detent)줌렌즈 0.7-4.5X | ||||
배율 | 30-180X | ||||
작동 거리 | 82mm | ||||
표시정도 | 0.0001mm | ||||
반복성 | 2μm | ||||
측정 정확도(μm) | XY축<(2.8+L/200)um, Z축<(5+L/200)um | ||||
조명 | 프로그래밍 가능한 4링 8분할 LED 표면조명 /윤곽조명 | ||||
전원 공급 장치 | 220V±10%(AC) 50HZ 10A |
