      QVH

      HIGHT-END TYPE

      3차원대형광학측정기 QVH

      1. 전자동 갠트리(Gantry) 스타일의 대형 측정범위를 가지는 복합 3차원
          화상측정기입니다.
      2. 베이스는 대리석(00등급) 소재로 제작되었으며 견고한 플랫폼 디자인은 매우
          높은 안정성과 강성을 보장합니다.
      3. LT-3D CNC 비젼측정기 의 대형측정 범위의 베스트쎌러 QVH 모델 임니다

      제품에 대한 자세한 문의는 전화주세요!031-479-1900

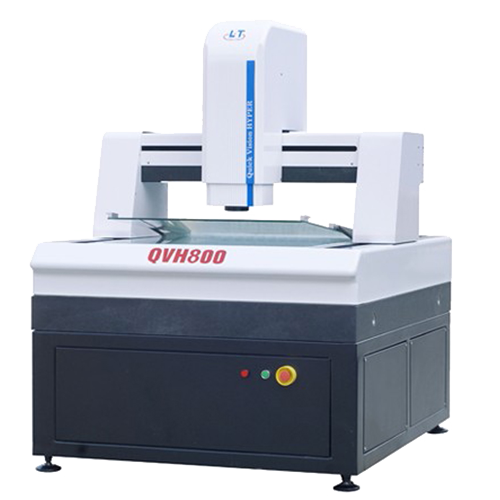

      3차원대형광학측정기 QVH 사진

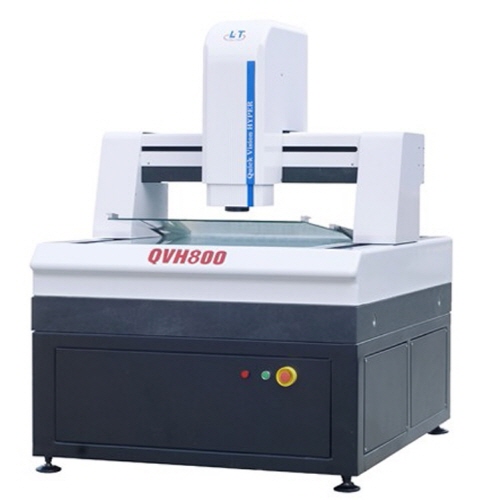

      QVH 갠트리타입 화상측정기 사진
        QVH500 QVH800 QVH1000 QVH1200 QVH1800 QVH2016 QVH2216 QVH2520
      측정 범위(mm) X 400 600 800 1000 1200 1600 1600 2000
      Y 500 800 1000 1200 1800 2000 2200 2500
      Z 200 200 200 200 200 200 200 200
      테이블(mm) 정밀대리석 스테이지 640*680 800*940 1010*1210 1238*1390 1440*2020 1850*2160 1850*2410 2240*2760
      글라스스테이지 598*638 790*890 968*1168 1198*1348 1398*1968 1798*2118 1798*2330 2198*2718
      글라스하중 75kg 75kg 75kg 75kg 75kg 75kg 75kg 75kg
       테이블 하중 150kg 150kg 150kg 150kg 150kg 150kg 150kg 150kg
      치수(mm) 1340*1100*1780 1600*1300*1780 1900*1450*1780 2140*1700*1800 2700*1900*1780 3000*2400*1850 3100*2500*1850 3450*2680*1850
      기기 중량(kg) 1000kg 1800kg 2600kg 3200kg 4200kg 6000kg 7000kg 11000kg
      이미지 및 측정 시스템 측정 속도 최대: 500mm/s
      CCD LT-3D 맞춤형 고해상도 컬러 산업용 HD CCD
      줌 렌즈 PMS Coaxal Auto-Zoom Lens  0.7-4.5X(Auto-Zoom)
      배율 30-180X(디스플레이 24인치)
      물체의 시야 10.6-1.6mm
      작동 거리 82mm
      표시정도 0.0001mm
      반복성(Repeatability 2μm
      측정 정확도(μm) XY축<(3+L/200)um, Z축(광학측정용)<(5+L/200)um
      조명 프로그래밍 가능한 4-링/8분할 LED 표면조명 및 직선 축 투과냉광광원(동축냉광 광원은 선택 사항), 밝기 조절 가능)
      전원 공급 장치 220V±10%(AC) 50HZ 20A

      [옵션]
      H Type: 레이저 프로브 그룹,
      T  Type: 접촉 프로브 그룹
      M Type: 지도 탐색 시스템

      [대형 장비 QVH-2520 운송및 설치 작업 사례]



      대형장비 의 운송및 설치 작업은  현장상황및 여건에 따른 많은 Know-How 와 경험을 바탕으로 운송/ 설치/정도보정작업 등 고난도의 기술력과 세심함을 필요로 함니다
      (주)상신기기 는 많은 대형장비의 설치와 운용을 경험으로 가성비 좋은 제품으로 산업현장에서 인정 받고 잇으며 설치후 2년으로 이어지는 보증제도는 산업현장에서 실사용 업체와 관계를 돈독하게 유지하는데 밑바탕이 되고 잇음니다.


      [특수 저상차이용 운송]



      [하역작업]




      ▶대형장비 작업중 제일 위험하고 난이도 높은 글라스장착 (글라스크기:2768X2398mm T:25T 무게:465Kg)





      ▶지정 장소로 장비이송 글라스평면 보정작업및 설치작업 완료



      -대형장비의 크기에 비례하여 글라스 의 평면도도 커짐니다
      -유리는 자연적으로 처지는 작용력이 잇음니다
      -즉 유리가 커지면 무거워지고 비디오메타(비접촉 화상측정기)의 특성상 중간에 지지대가 없으므로
       유리의 평면도는 나빠짐니다(이론적으로 글라스의 평면연마등으로 최대한 평면도를 를 갗추는것이 좋슴니다)
      -하지만 이것은 측정에 영향을 주지않고 정확도에도 영향을 주지 않슴니다
      -이러한 측정에 Know-How 와 보정에기술을 현장에서 함께하는 정보공유를 하고 잇음니다.

      ▶대형비디오메타 QVH Navigator 기능
      LT-3D 대형비디오메타 (Full CNC) 의 Navigator 기능은 큰 측정물의 위치를 찿아가는데 쉽고 편리함과 유익함을 동시에 제공하는 LT-3D 대형비디오메타 에만 적용되는 독창적인 기능 임니다



      ▶Navigator 기능 사용영상

      https://youtu.be/_jCO7ppHmp4

      1. 자동 갠트리형 대형 스트로크 3차원 측정기 인 3차원 복합 측정의 세계로 여러분을 초대합니다 .
      2. 베이스는 대리석(등급 00) 소재로 제작되었으며 견고한 플랫폼 디자인으로 높은 안정성과 강성을 보장합니다.
      3. 고성능 AC 서보 시스템 완전 폐쇄 루프 제어, 고정밀, 고속, 높은 안정성과 함께 연삭 등급 볼 나사 및 정밀 선형 가이드를 사용합니다.
      4. 고품질 측정 이미지와 빠른 측정 속도를 보장하기 위해 LT-3D 맞춤형 고해상도 컬러 산업용 고화질 CCD를 채택하십시오.
      5. 자동 줌 렌즈(옵션), 배율을 변경한 후 다시 보정할 필요가 없습니다.
      6. 프로그래밍 가능한 4링 및 8분할  LED 표면 냉광 광원, 직선 축 투과냉광 광원(동축 냉광 광원포함).
      7. 광학 눈금자  Band Scale 0.0005mm.
      8. 영국식 Renishaw 터치 프로브 세트 및 일본 Keyence 레이저 프로브 세트(옵션).
      9. 강력한 자동 3D 측정 소프트웨어, 프로그래밍 가능한 자동 측정의 독립적인 연구 및 개발.
      10. 이미지, 프로브, 레이저 동축 측정, 프로그래밍 가능한 자동 측정.
      11. Z축 측정 범위(선택 사항): 300mm.
      12. 제품의 박판등에 사용되는 누름유리 는 (선택사양) 임니다
