      QVH

      HIGHT-END TYPE

      3차원대형광학측정기 QVH

      1. 전자동 갠트리(Gantry) 스타일의 대형 측정범위를 가지는 복합 3차원
          화상측정기입니다.
      2. 베이스는 대리석(00등급) 소재로 제작되었으며 견고한 플랫폼 디자인은 매우
          높은 안정성과 강성을 보장합니다.
      3. LT-3D CNC 비젼측정기 의 대형측정 범위의 베스트쎌러 QVH 모델 임니다

      제품에 대한 자세한 문의는 전화주세요!031-479-1900

      사양 특징 온라인문의

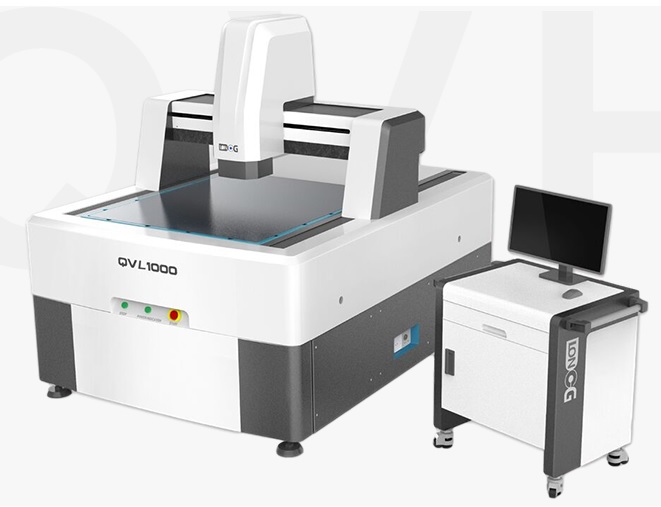

      3차원대형광학측정기 QVH 사진
      QVH 갠트리타입 화상측정기 QVL 시리즈 고정밀 복합 3차원 측정기
      QVL 시리즈 고정밀 복합 3차원 측정기 사진 H-type: optional laser measuring head group
      T-type: optional contact measuring head group
      M-type：Map Navigation System
      L-type: Lighting Lifting System

        QVL500 QVL800 QVL1000 QVL1200 QVL1800 QVL2016 QVL2216 QVL2520
      Measuring range (mm) X 400 600 800 1000 1200 1600 1600 2000
      Y 500 800 1000 1200 1800 2000 2200 2500
      Z 200 200 200 200 200 200 200 200
      Working table(mm) Marble & Granite (mm2) 640*680 800*940 1010*1210 1238*1390 1440*2020 1850*2160 1850*2410 2240*2760
      Glass table top (mm2) 598*638 790*890 968*1168 1198*1348 1398*1968 1798*2118 1798*2330 2198*2718
      Glass laoad-bearing (kg) 75kg 75kg 75kg 75kg 75kg 75kg 75kg 75kg
      Marble load bearing (kg) 150kg 150kg 150kg 150kg 150kg 150kg 150kg 150kg
      Contour dimension（mm） 1340*1100*1780 1600*1300*1780 1900*1450*1780 1900*1900*1780 2700**1900*1780 3000*2400*1850 3100*2500*1850 3450*2680*1850
      Instrument weight（kg） 1000kg 1800kg 2600kg 3200kg 4200kg 6000kg 7000kg 11000kg
      Image and measuring system Measuring speed MAX:500mm/s
      CCD LT-3D custom made high-definition color ccd of industrial level
      Varifocus lens Full-automatic zoom：0.7－4.5X
      Video amplification zoom ratio 40－280X（ 24-inch monitor）
      Object space field 10.6－1.6mm
      Working distance 82mm
      Display resolution 0.0001mm
      Motion control system: four-axis full-close-loop control: three-axis AC servo motor full-close-loop control, pre-pressing linear sliding rail and grinding level ball screw drive, stepping motor coaxial-control lens group.
      Repeatability 2μm
      Measuring precision（µm） XY axis＜(2.8+L/200) um, Z-axis (optical measuring)＜(5+L/200) um
      Lighting Program-controlled four-loop-eight-area LED surface light and direct axis contour cold light source (coaxial cold light source is optional), adjustable brightness
      Power supply 220V±10%(AC) 50HZ 20A



      1. 자동 갠트리형 대형 스트로크 3차원 측정기 인 3차원 복합 측정의 세계로 여러분을 초대합니다 .
      2. 베이스는 대리석(등급 00) 소재로 제작되었으며 견고한 플랫폼 디자인으로 높은 안정성과 강성을 보장합니다.
      3. 고성능 AC 서보 시스템 완전 폐쇄 루프 제어, 고정밀, 고속, 높은 안정성과 함께 연삭 등급 볼 나사 및 정밀 선형 가이드를 사용합니다.
      4. 고품질 측정 이미지와 빠른 측정 속도를 보장하기 위해 LT-3D 맞춤형 고해상도 컬러 산업용 고화질 CCD를 채택하십시오.
      5. 자동 줌 렌즈(옵션), 배율을 변경한 후 다시 보정할 필요가 없습니다.
      6. 프로그래밍 가능한 4링 및 8분할  LED 표면 냉광 광원, 직선 축 투과냉광 광원(동축 냉광 광원포함).
      7. 광학 눈금자  Band Scale 0.0005mm.
      8. 영국식 Renishaw 터치 프로브 세트 및 일본 Keyence 레이저 프로브 세트(옵션).
      9. 강력한 자동 3D 측정 소프트웨어, 프로그래밍 가능한 자동 측정의 독립적인 연구 및 개발.
      10. 이미지, 프로브, 레이저 동축 측정, 프로그래밍 가능한 자동 측정.
      11. Z축 측정 범위(선택 사항): 300mm.
