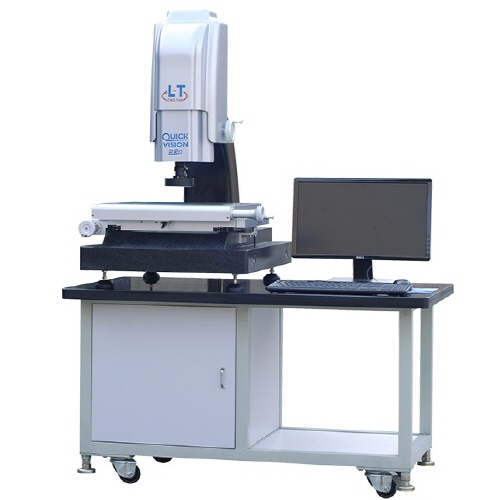

- 고정밀 대리석 베이스.
- 선형성이 매우 높은 정밀 V형 가이드 레일.
- LT-3D 맞춤형 산업용 HD CCD.
- 프로그래밍 가능한 4링 / 8분할 LED 표면조명, 직선축 하부조명 (동축 조명 옵션).
- 정밀 글라스 스케일 0.001mm.
- 수동 줌(Detent) 렌즈.
- 수동 측정 프로그래밍이 가능한 강력한 측정 소프트웨어.
주메뉴
현재메뉴
QVH
QH 시리즈 수동 이미지 측정기 QS 시리즈 수동 고정밀 이미지 측정기 QSD 시리즈 반자동 고정밀 이미지 측정기 QSC 시리즈 스크린 인쇄 스크린 특수 자동 이미지 측정기 QHD 시리즈 반자동 이미지 측정기
| QH2010 | QH3020 | QH4030 | ||
| 측정 범위(mm) | X | 200 | 300 | 400 |
| Y | 100 | 200 | 300 | |
| Z | 150 | 150 | 150 | |
| 테이블(mm) | 고강도 알루미늄 OR 석재 스테이지 | 360*250 | 460*360 | 610*480 |
| 글라스 스테이지 | 233*133 | 354*254 | 459*359 | |
| 최대하중 | 25kg | 25kg | 25kg | |
| 치수(mm) | 620*550*1700 | 720*650*1700 | 900*770*1700 | |
| 기기 중량(kg) | 160kg | 230kg | 320kg | |
| 이미징 및 측정 시스템 | CCD | LT-3D 맞춤형 산업용 HD CCD LT-130 | ||
| 줌 렌즈 | 줌 렌즈 0.7-4.5X(동축 조명 옵션) | |||
| 배율 | 30-180X | |||
| 작동 거리 | 82mm | |||
| 표시정도 | 0.0001mm | |||
| 반복성(Repeatability) | 3um | |||
| 선형 정확도(μm) | XY축<(3+L/200)um, Z축(광학측정용)<(5+L/200)um | |||
| 조명 | 프로그래밍 가능한 4링/ 8분할 LED 표면 조명 / 윤곽 조명 | |||
| 전원 공급 장치 | 220V±10%(AC) 50HZ 10A | |||
[옵션]
D Type: Z축 자동(모터제어) 높이, 깊이, 평탄도를 측정하기 위해 자동으로 초점을 맞출 수 있음
T Type: 3차원 터치 프루브 시스템 (MCP-K2)
[LT-3D Program 측정 화면창 소개]
[3차원 Touch-Probe 소개]
