- 1.Using the grinding ball screw and the precision linear guide,with the high performance Panasonic AC servo motor,with closed loop control to ensure high precision,high speed and high stability.
- 2.Using a high resolution camera with HD double telecentric lens with fixed magnification to ensure the high quality measurement screen,fast measurement rate.
- 3.High brightness special linear light source,according to the measurement requirements,with adjustable light angle and brightness ensure more accurate measurements.
- 4.High precision open grating ruler 0.0005mm.
- 5.Self-developed powerful automatic measurement software can realize programmable automatic measurement.
- 6.Software Function AI Analysis and Measurement (AI Measurement Function).
주메뉴
현재메뉴
QVH
| LSC320 | LSC430 | LSC540 | LSC860 | ||
| Measuring range (mm) | X | 200 | 300 | 400 | 800 |
| Y | 300 | 400 | 500 | 600 | |
| Z | 100（focusing） | 100（focusing） | 100（focusing） | 100（focusing） | |
| Working table (mm) | Marble Granite (mm2) | 380*390 | 500*500 | 630*510 | 760*950 |
| GlassGranite (mm2) | 220*315 | 315*415 | 415*515 | 615*815 | |
| Glass bearing(kg) | 5 | 5 | 5 | 5 | |
| Contour dimension（mm3） | 1080*860*1860 | 980*1100*1845 | 1080*1200*1845 | 1650*1350*1860 | |
| Instrument weight（kg） | 420kg | 650kg | 890kg | 1380kg | |
| Measuring precision（µm） | XY axis≤3+L/100)μm ,Z axis（Laser probe optional）≤（5+L/100）μm | ||||
| Image and measuring system | Measuring speed | 300mm/s | |||
| CCD | high-resolution color camera | ||||
| Lens | 90mm wide FOV Dual Telecentric lens | ||||
| Video amplification zoom ratio | 50X | ||||
| Working distance | 150(mm) | ||||
| Repeatability | 3µm | ||||
| Measuring precision（µm） | XY axis≤3+L/100)μm ,Z axis（Laser probe optional）≤（5+L/100）μm | ||||
| Bottom Light | Programmable LED Surface Light and Profile Light | ||||
| Voltage | 220V±10％(AC) 50HZ 20A | ||||
**백색광 자동 스캐너 측정기 Model은 LT사의 운영방침으로 오직 2가지 모델만 생산 됨니다
1) LSC-760 (8PCS CAMERA에 의한 한번에 스캔방식)
2)LSC-760P (왕복 복합 스캔측정방식)
Mitutoyo 전문판매점
백색광 전자동 스캐너측정기 LSC-760P / LSC760
◆PCB 모양 크기 스캐닝 측정 PCB 보어홀 위치 정확도 측정
하드웨어 스탬핑.필름. 휴대전화 유리 및 다양한 정밀 광학 유리 및 기타 풀 사이즈
스캔 빠른 측정
▶PCB등 넓은 면에 다중측정 포인트을 가진제품의 혁신 !!
◆[EX)1000 포인트 측정요소의 경우]
.LSC 760 :약 20초
.LSC 760P :약170초
◆측정 요소 스캔
. 점 / 선 / 원 / 호 / 슬롯 / 각도 / 거리 / 동심도 / 평행도 / 수직도 / 위치..., 등
. 광학점에서 광학점까지의 거리
. 홀에서 홀 까지의 거리
. 홀 쎈타 거리 PIN 거리 여백
. 전체 프로필 전체 치수
. 기공 / 위치 /
. 측면 간 거리
. 홀에서 모서리까지의 거리
. 면 에서 홀까지의 거리
. 호 중심에서 모서리까지의 거리
. 호 중심에서 홀까지의 거리
. 호 중심 홈 홀 중심 및 거리
.....etc

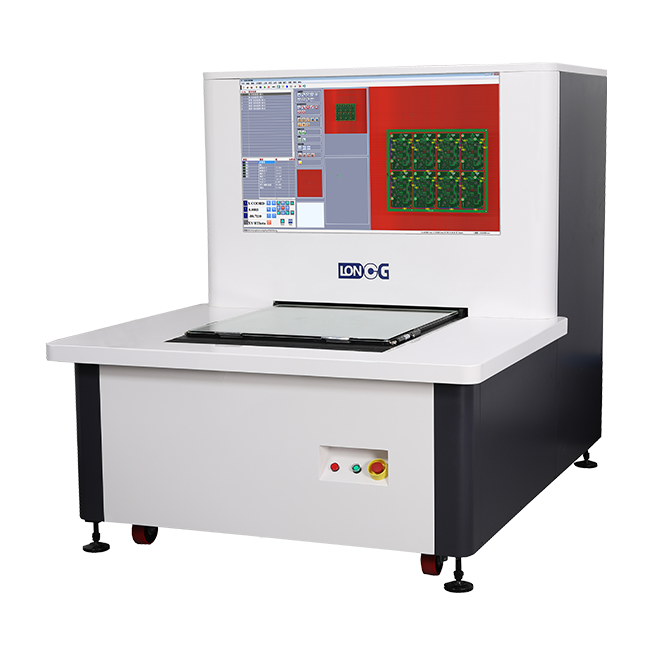

◆LSC760
(Fully automatic optics (Single) Scanning measuring machine)
LSC760
8 pcs 의 카메라로 한번에 스캔방식
.고정밀 화강암 작업대.
.선형 가이드 레일 및 연삭 선재. 고성능 Panasonic 서보 모터 완전 폐쇄 루프 제어, 높은 안정성, 높은 정밀도를 갖추고 있습니다.
.고해상도 접합 카메라는 윤곽 크기 조리개 기공 위치를 측정하고 고배율 렌즈는 표면의 매우 작은 특성 크기를 측정합니다
고품질의 측정 사진과 빠른 측정 속도를 보장합니다.
.수입 band Scale 0.0005mm
.독자적으로 개발된 강력한 자동 LT-3D FAST 2.0 측정 소프트웨어 프로그래밍 자동 측정
[제품의 우수성]
1. 안정된 구조의 정밀 화강암 기반을 채택하엿음니다
2. 여러 제품을 동시에 자동으로 작업할 수 있으며 중간에 수동으로 개입하지 않고도 테이블에 임의로 배열할 수 있습니다
3. 고효율과 고정밀도를 겸비한 고정밀 광학 측정 시스템
4. 인공 지능 이미지 인식 기술로 다중 보드 비교를 완료하기 위해 위치 지정이나 한 번의 스캐닝이 필요하지 않습니다.
5. 0.5μm band Scale사용으로, 뛰어난 정확도 및 안정성.
6. 연질 판, 경질 판, HDI, 세라믹 판, 유리, 금속, 다이컷 필름 및 기타 재료를 측정하는 데 사용할 수 있습니다.
7. 수동 위치 오류를 방지하기 위해 선택 위치를 자동으로 측정합니다.
8. 성형 크기 검사 + 표면 소형 크기 측정, 스캔이 자동으로 완료됩니다.
9. 측정제품이 느슨해지는 것을 방지하기 위한 압력 판 유리 디자인.
10. 측정제품에 문제 세부 사항을 명확하게 표시하고 번호를 매깁니다.
|
instrument model
[instrument parameter] |
LSC 760 |
|||
|
측정범위(mm) |
|
X |
635 |
|
|
Y |
735 |
|||
|
Z |
50 (measurable plate thickness: 0.01~10mm) |
|||
|
Glass countertop |
700*800mm |
|||
|
Glass load-bearing |
15kg |
|||
|
Image and measuring system |
|
Measurement speed |
MAX: The line scanning speed of 150mm / s is 40-60 times higher than that of ordinary quadratic element |
|
|
camera |
Array full size scanning camera (measuring width 650mm) |
|||
|
Video magnification split ratio |
1-50X (4K HD display) |
|||
|
display resolution |
0.0001mm |
|||
|
Motion control system: full closed loop control system, prepressed linear slide and grinding stage ball screw drive |
||||
|
repetitiveness (Calibration sheet measurement) |
±4μm |
|||
|
certainty of measurement μm (Calibration sheet measurement) |
XYZ: 4 + (L / 200) L unit: mm |
|||
|
Overall dimensions (mm) |
2250*1650*1700mm |
|||
|
Instrument Weight (kg) |
1900kg |
|||
|
lighting |
Parallel contour line light source + white surface light source |
|||
[장비구성요소]
|
order number |
explain |
name |
specifications and models |
unit |
quantity |
|
|
1 |
Device main body |
1 |
LSC 760 Base |
Using granite (grade 00) material, solid platform design, to ensure extremely high stability and rigidity |
short for Taizhou |
1 |
|
2 |
rive system |
Linear Guide Rail (THK, Japan) Grinding rod (THK, Japan) |
cover |
1 |
||
|
3 |
lighting system |
Parallel line contour light source + LED surface light source |
cover |
1 |
||
|
4 |
measuring range |
X ：635MM Y :735MM |
short for Taizhou |
1 |
||
|
5 |
kinetic control system |
LT-4000T set data processing, motion control, light regulation, etc |
cover |
1 |
||
|
6 |
camera |
A German wire-array full-size scanning camera |
individual |
1 |
||
|
7 |
servo motor |
Japanese Panasonic Servo |
cover |
2 |
||
|
8 |
Internal wiring |
Germany IGS high folding resistant industrial cable |
|
|
||
|
9 |
High-precision grating ruler |
Rating ruler (inlet open tape ruler 0.0001mm) |
cover |
3 |
||
|
10 |
Image processing card |
Germany |
fix |
2 |
||
|
11 |
optical glass |
700 * 800mm (high transmittance glass, Longtian customized) |
block |
1 |
||
|
12 |
White light scanner meter software |
Longtian LT-3D FAST2.0 independently developed PCB special measurement software, which can change the measurement function according to customer requirements |
cover |
1 |
||
|
13 |
Pressure plate glass |
Manual plate glass |
cover |
1 |
||
측정화면
측정화면
LSC-760P
[백색광 전자동 스캐너 측정기 LSC760 간단소개영상]
https://www.youtube.com/watch?v=WvG4rR_DmCg
